產品編號：HCC410
12KV開關支架、出線座系列

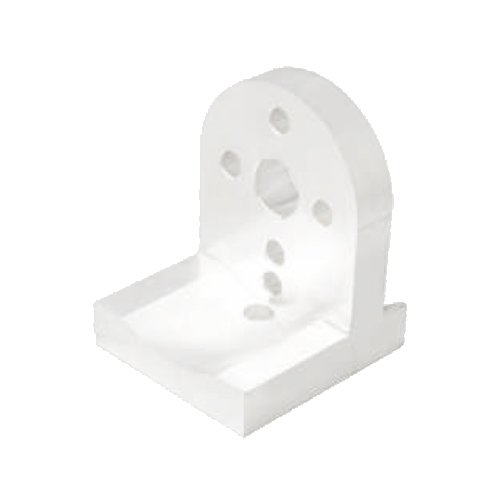

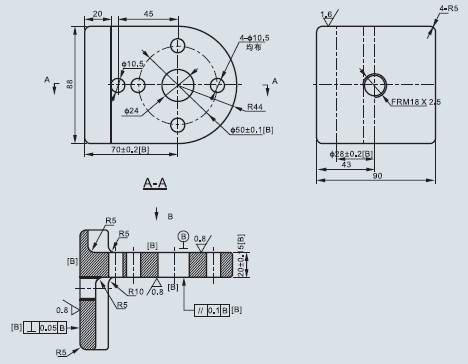

產品編號：HCC410 名稱：VS1上支架
材料：紫銅T2
銅鋁結合產品的產品特點
鋁代銅——中壓電氣導電件的必然發展趨勢 因現銅的資源較緊缺，而國內鋁的資源豐富。而且鋁作為輕型金屬材料被稱為“會飛的金屬”在今天乃至將來都會被廣泛應用在工業、電氣方面。雖然鋁在相同截面積下的導電性能比銅要差一些，即鋁的電阻率大于銅的電阻率（鋁的電阻率β鋁≈0.027，銅的電阻率β鋁≈0.01.但完全可以通過)。完全可以通過增加鋁導體的截面積（即電流截面積）來提高其導電性能。如鋁導體的截面積達到銅線截面積的0.027/0.017≈1.6倍時，導電性能與銅一樣，而鋁的比重大大小于銅的比重（銅的比重d銅=8.9，鋁的比重d鋁=2.7），即用鋁代替銅用于中壓導電件中，在達到相同導電性能的情況下，其用銅、鋁的重量之比8.9/2.7≈1.9倍，也就是說鋁 雖然導電性能沒有銅好，但通過增加其截面積就可以克服，而且還能大大減輕導電件的重量和大大降低采購成本。
我們從中置式開關柜的重要導電件，靜觸頭和斷路器中的觸臂說起，談談關于我公司新產品的優勢：
同樣的產品，Φ49×82的靜觸頭從機械壽命和電氣性能來講，都可以達到完全替代銅的要求。
ZN63A-12/31.5KA(VS1)經實際測量和試驗
| 產品型號 | T2Y銅觸壁（Φ50×158mm 1250A) | 銅鋁觸壁（Φ50×158mm 1250A) |
| 單向電阻 | ≤4μΩ | ≤5μΩ |
| 斷路器回路電阻要求 | ≤50μΩ | ≤50μΩ（與固封斷路器成回路≤30μΩ） |
| 溫升要求1250A的1.1倍 | ≤75度 | ≤75度（實測溫升≤65度） |
| 機械屈服強度 | 340N/mm | 260N/mm |
| 動熱穩定 | 開斷31.5KA 4S峰值80KA | 開斷31.5KA 4S峰值80KA |
| 表面處理 | 鍍銀 | 原接觸部位還是銅材質 |
銅鋁結合觸臂及靜觸頭是我公司科研人員歷經三年研推出的更新?lián)Q代產品。該產品的抗位和抗彎強度優異，粘合性能好，壓扁和折彎后結合面均無裂痕，是目前國內新型的節能環保產品，其動熱穩定、溫升、回路電阻均可以與同等規格等級的T2銅制品相媲美，是目前電氣待業降低成本的理想產品。
